Protherm Ray 9KE + VEQ 75 + Thermolink P
Kód: 0010039196Související produkty
Detailní popis produktu
+ Protherm Ray 9KE - elektrický kotl s možností přípravy TUV v externím zásobníku
+ VEQ 75 B - stacionární / zavěšený zásobník TV, objem: 68 l

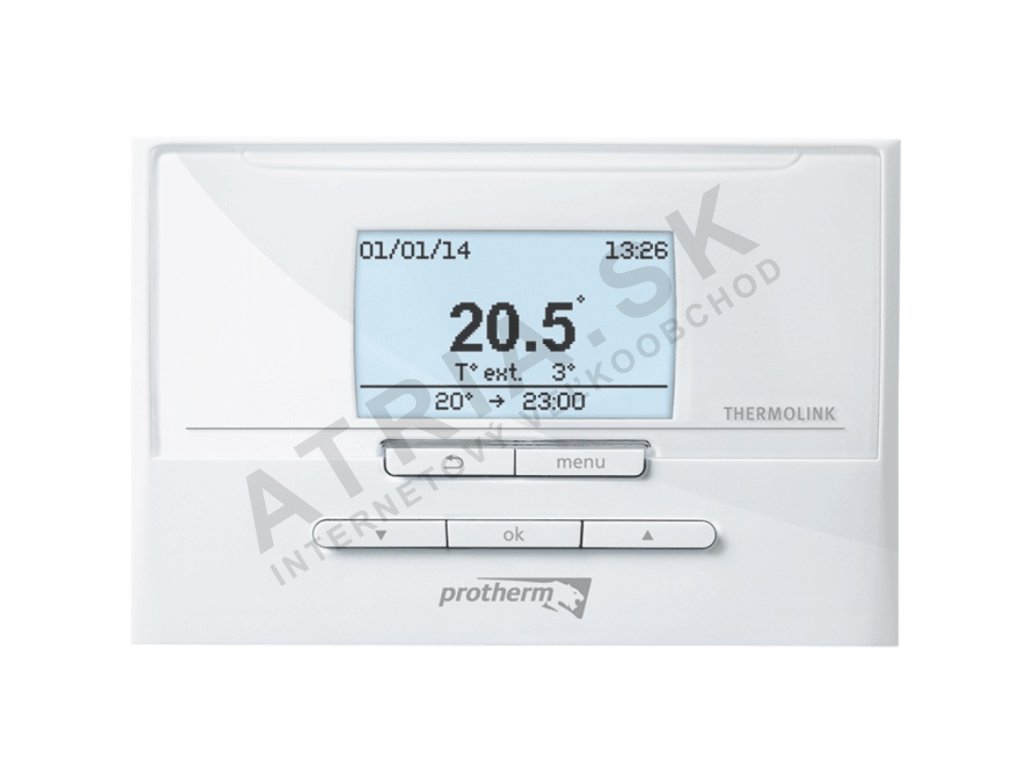

+ Thermolink P - místní komunikační regulátor
- zavěšený elektrický elektrokotl se zabudovanou zbernicí eBUS na vytápění
- s možností přípravy TUV v externím zásobníku
- výkon: 1,0 - 9 kW
| Ray 9KE | |
| Výkon | 9 kW |
| Počet a výkon vykurovacích telies | 3 + 6 kW |
| Minimálny výkonový stupeň | 1 kW |
| Účinnosť | 99 % |
| Nastaviteľný rozsah teploty VV | 25 - 85 °C |
| Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
| Expanzná nádoba | 8 l |
| Min/max. prácovný tlak | 80 / 300 kPa |
| Trieda ErP | D |
| Elektrické parametre | |
| Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Možnosť zapojenia na 1 fázu | - |
| Elektrické krytie | IP40 |
| Menovitý prúd ističa | 16 A |
| Rozmery | |
| Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
| Hmotnosť bez vody | 24 kg |
- stacionární / zavěšený zásobník TV
- objem: 68 l
- Externí zásobník teplé vody s nepřímým ohřevem s objemem 68 litrů
- Určený k zapojení do sestavy se zavěšeným nebo stacionárním kotlem Protherm
- Variabilita umístění – vlevo, vpravo nebo pod kotl jako stacionární zásobník
- Vnitrní nádoba zásobníku je ocelová, smaltovaná, s magnéziovou ochrannou anodou
- Maximální teplota vody v zásobníku 85 °C
- V důsledku vysoké výstupní teploty a rychlé doby ohřevu dokáže zajistit dostatek smíšené teplé vody (40°C) i pro náročné spotřebitele
- Při ohřevu vody z 10°C na 60°C při využití zvýšeného výkonu kotla (30kW) je doba ohřevu jen 12 minut
- Třída energetické účinnosti ohřevu teplé vody (A+ - F) „B”
| VEQ 75 B | |
| Objem zásobníka | 68 l |
| Rozmery š/v/h | 440/740/440 mm |
| Hmotnosť (bez vody) | 52 kg |
| Hmotnosť (prevádzková) | 125 kg |
| Vnútorná nádoba | Oceľ, smaltovaná, s magnéziovou ochrannou anódou |
| Maximálna teplota TV | 85 °C |
| Maximálny tlak TV | 1 MPa (10 bar) |
| Pripojenie vykurovacej vody | R 3/4“ |
| Pripojenie teplej vody | R 3/4“ |
| Straty energie v pohotovostnom režime | 0,8 KWh/24hod |
| Výstupný výkon teplej vody (65 °C teplota zásobníka, 25 kW zdroj tepla) | 133 l/10 min |
| Doba ohrevu z 10 na 60 °C/max. 30 kW | 12 min. |
| Trieda energetickej účinnosti | B |
- Znižují náklady na vytápění
- Plynulá regulace kotla (eBus)
- Jednoduché ovládání regulátoru s textovým navádzením na podsvíceném displeji
- Možnost nastavení teploty TV s týdenním programem
- Možnost navolení automatické ekvitermické krivky
- Optimální start vytápění pro dosažení požadované teploty už na začátku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazení aktuálního času a dne v týdnu a aktuální teploty v místnosti (případně venkovní teploty)
Parametry
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týždenný |
| Počet teplotných zmien za deň | 7 |
| Rozsah nastavenia teploty v miestnosti | 5 - 30 °C |
| Regulačná charakteristika | plynulá |
| Rozsah nastavenia teploty TV | 38 - 65 °C |
| Nastavenie ekvitermických kriviek | áno |
| Automatická vykurovacia krivka | áno |
| Prázdninová prevádzka | áno |
| Protimrazová ochrana systému | áno |
| Zobrazenie času | áno |
| Ovládanie recirkulačného čerpadla | áno |
| Optimálny štart | áno |
| Optická indikácia vybitých batérií | nie |
| Pripojenie ku kotlu | drôtové |
Časté otázky
- Jak si vybrat správní výkon elektrokotla PROTHERM? Stejně jako u plynových kotlů vycházejte z vypočítané tepelné ztráty vytápěného objektu. U elektrokotlů je navíc klíčové ověřit, zda to dovoluje kapacita vašeho elektrického připojení k domu (bytu) – vyšší výkony (od cca 12 kW vyšší) si zpravidla vyžadují třífázové připojení 400 V a odpovídající velikost hlavního jistícího modulu, kterou vám potvrdí revizní technik nebo přímo distributor elektřiny.
- Oplatí se elektrokotel oproti plynovému nebo kotlu na tuhé palivo? Elektrokotel má nejnižší nákupní cenu a nejjednodušší montáž (bez potřeby odvodu spalin, protože nic nespaluje), provozní náklady na elektřinu jsou však zpravidla vyšší než u plynu nebo dřeva/uhlí při stejném množství dodaného tepla. Vhodný je hlavně tam, kde není dostupný plyn, jako doplňkový/nebo záložní zdroj, nebo u objektu s nízkou spotřebou (dobře izolované novostavby, chaty, byty).
- Jak elektrokotel reguluje výkon? Většina modelů postupně zapíná/vypíná jednotlivé topné články (stupňovitě), některé modernější modely umožňují i plynulejší modulaci výkonu – to ovlivňuje plynulost vytápění a částečně i životnost spínacích prvků.
- Mohu si tento elektrokotel namontovat sám? Připojení k elektrické síti, revize a uvedení do provozu musí provést osoba s elektrotechnickou kvalifikací v souladu s platnou normou STN 33 2000 a příslušnými předpisy – samostatná montáž není přípustná ani z hlediska záruky, ani z hlediska bezpečnosti.
- Dá se tímto elektrokotlem ohřívat i teplá voda? U mnoha modelů ano, zpravidla v kombinaci s samostatným zásobníkem teplé vody a přepínacím (3cestným) ventilem, který přepíná mezi vytápěvacím okruhem a ohřevem zásobníku – přesnou možnost a potřebné příslušenství pro tento konkrétní model najdete v technických parametrech výše nebo se poraďte s naším zákaznickým servisem.
Doplňkové parametry
| Kategorie: | Protherm Raja/Ray s nádrží |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 53 kg |
| Maximální teplota vody v nádrži: | 85 °C |
| S ohrevem vody: | 10°C |
-
