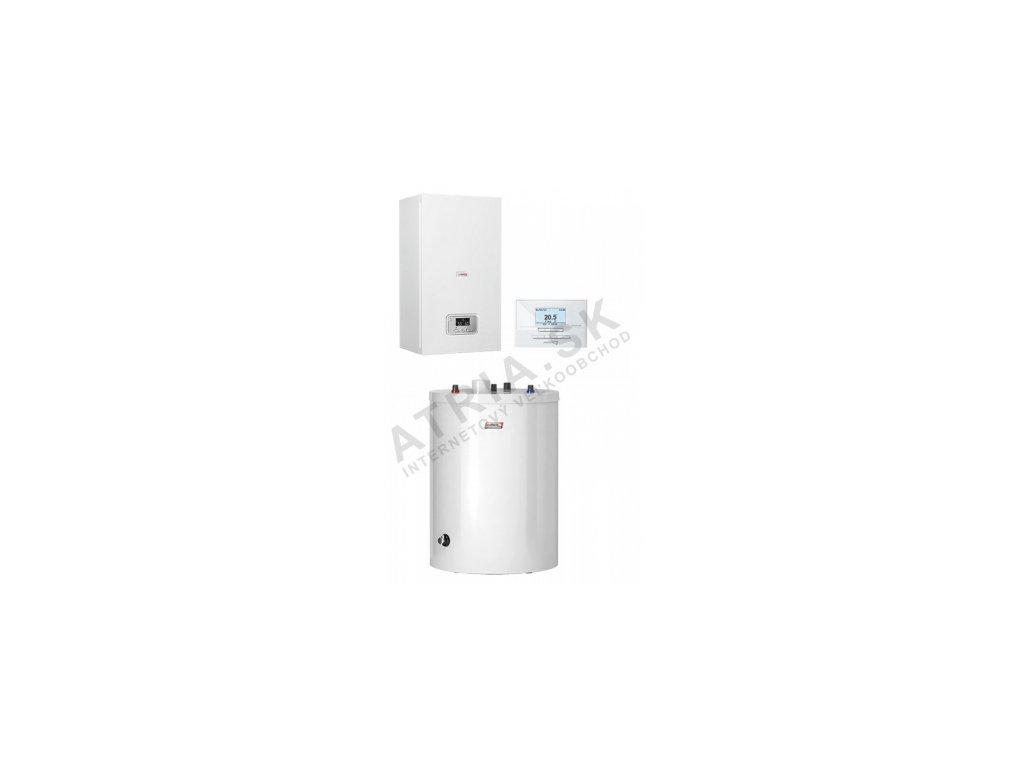

Protherm Ray 14K + FE 120 BM + Thermolink P
Kód: 0010019908Související produkty
Detailní popis produktu
+ Protherm Ray 14KE - elektrický kotl s možností přípravy TUV ve vnějším zásobníku
+ FE 120 BM - stacionární zásobník TV, objem: 120 l
+ Thermolink P - místní komunikační regulátor
- zavěšený elektrický elektrokotel se zabudovanou sběrnicí eBUS na vytápění
- s možností přípravy TUV ve vnějším zásobníku
- výkon: 2,3 - 14 kW
| Ray 14KE | |
| Výkon | 14 kW |
| Počet a výkon vykurovacích telies | 2 x 7 kW |
| Minimálny výkonový stupeň | 2,3 kW |
| Účinnosť | 99 % |
| Nastaviteľný rozsah teploty VV | 25 - 85 °C |
| Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
| Expanzná nádoba | 8 l |
| Min/max. prácovný tlak | 80 / 300 kPa |
| Trieda ErP | D |
| Elektrické parametre | |
| Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Možnosť zapojenia na 1 fázu | - |
| Elektrické krytie | IP40 |
| Menovitý prúd ističa | 25 A |
| Rozmery | |
| Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
| Hmotnosť bez vody | 25 kg |
- objem: 120 l
| FE 120 BM | |
| Energetická třída pro přípravu teplé vody | B |
| Objem úžitkové vody | 117 l |
| Max. provozní tlak | 10 bar |
| Max. teplota vody | 85 °C |
| Max. teplota vstupu vykurovací vody | 110 °C |
| Připojení VV | R 1" |
| Připojení úžitkové vody | R 3/4" |
| Připojení recirkulace | R 3/4" |
| Vypouštěcí ventil a zátka | G 1" |
| Tepelný výkon | 21,4 kW |
| Hodinový průtok | 527 |
| Množství za 10 min. | 163 l |
| Ztráty energie v pohotovostním režimu | 1 kWh/d |
| Výhřevná plocha výměníku tepla | 0,7 m2 |
| Obsah vykurovací vody ve výměníku | 4,8 l |
| Ztráty tlaku ve výměníku při max. spotřebě vykurovací vody | 17 mbar |
| Průtok teplonosné vody | 1 400 l/h |
| Trvalý výkon teplé vody při teplotě vykurovací vody 85/65°C | 21,4 kW |
| Trvalý výkon teplé vody při teplotě vykurovací vody 85/65°C | 527 l/h |
| Charakteristika výkonu | 1,4 N |
| Rozmery | |
| Výška / Průměr | 822 / 590 mm |
| Hmotnost s provozní náplní | 185 kg |
| Hmotnost bez vody | 68 kg |
- Zníží náklady na vytápění
- Plynulá regulace kotla (eBus)
- Jednoduché ovládání regulátoru s textovým naváděním na podsvíceném displeji
- Možnost nastavení teploty TV s týdenním programem
- Možnost navolení automatické ekvitermické křivky
- Optimální start vytápění pro dosažení požadované teploty už na začátku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazení aktuálního času a dne v týdnu a aktuální teploty v místnosti (případně venkovní teploty)
Parametry
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týdenní |
| Počet teplotních změn za den | 7 |
| Rozsah nastavení teploty v místnosti | 5 - 30 °C |
| Regulační charakteristika | plynulá |
| Rozsah nastavení teploty TV | 38 - 65 °C |
| Nastavení ekvitermických křivek | ano |
| Automatická vytápěcí křivka | ano |
| Prázdninová provoz | ano |
| Protimrazová ochrana systému | ano |
| Zobrazení času | ano |
| Ovládání recirkulačního čerpadla | ano |
| Optimální start | ano |
| Optická indikace vybitých baterií | ne |
| Připojení ke kotlu | drátové |
Časté otázky
- Jak si vybrat správní výkon elektrokotlu PROTHERM? Stejně jako u plynových kotlů vycházejte z vypočítané tepelné ztráty vyhřívaného objektu. U elektrokotlů je navíc klíčové ověřit, zda to dovoluje kapacita vašeho elektrického připojení k domu (bytu) – vyšší výkony (od cca 12 kW vyšší) si obvykle vyžadují třífázové připojení 400 V a odpovídající velikost hlavního jistícího modulu, kterou vám potvrdí revizní technik nebo přímo distributor elektřiny.
- Oplatí se elektrokotel oproti plynovému nebo kotlu na tuhé palivo? Elektrokotel má nejnižší nákupní cenu a nejjednodušší montáž (bez potřeby odvodu spalin, protože nic nespaluje), provozní náklady na elektřinu jsou však obvykle vyšší než u plynu nebo dřeva/uhlí při stejném množství dodaného tepla. Vhodný je zejména tam, kde není dostupný plyn, jako doplňkový/nebo záložní zdroj, nebo u objektu s nízkou spotřebou (dobře izolované novostavby, chaty, byty).
- Jak elektrokotel reguluje výkon? Většina modelů postupně zapíná/vypíná jednotlivé topné články (stupňovitě), některé modernější modely umožňují i plynulejší modulaci výkonu – to ovlivňuje plynulost vytápění a částečně i životnost spínacích prvků.
- Mohu si tento elektrokotel namontovat sám? Připojení k elektrické síti, revize a uvedení do provozu musí provést osoba s elektrotechnickou kvalifikací v souladu s platnou normou STN 33 2000 a příslušnými předpisy – samotné montáž není přípustná ani z hlediska záruky, ani z hlediska bezpečnosti.
- Dá se tímto elektrokotlem ohřívat i teplá voda? U mnoha modelů ano, obvykle v kombinaci s samostatným zásobníkem teplé vody a přepínacím (3cestným) ventilem, který přepíná mezi vytápěvacím okruhem a ohřevem zásobníku – přesnou možnost a potřebné příslušenství pro tento konkrétní model najdete v technických parametrech výše nebo se poraďte s naším zákaznickým servisem.
Doplňkové parametry
| Kategorie: | Protherm Raja/Ray s nádrží |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 93 kg |
-
