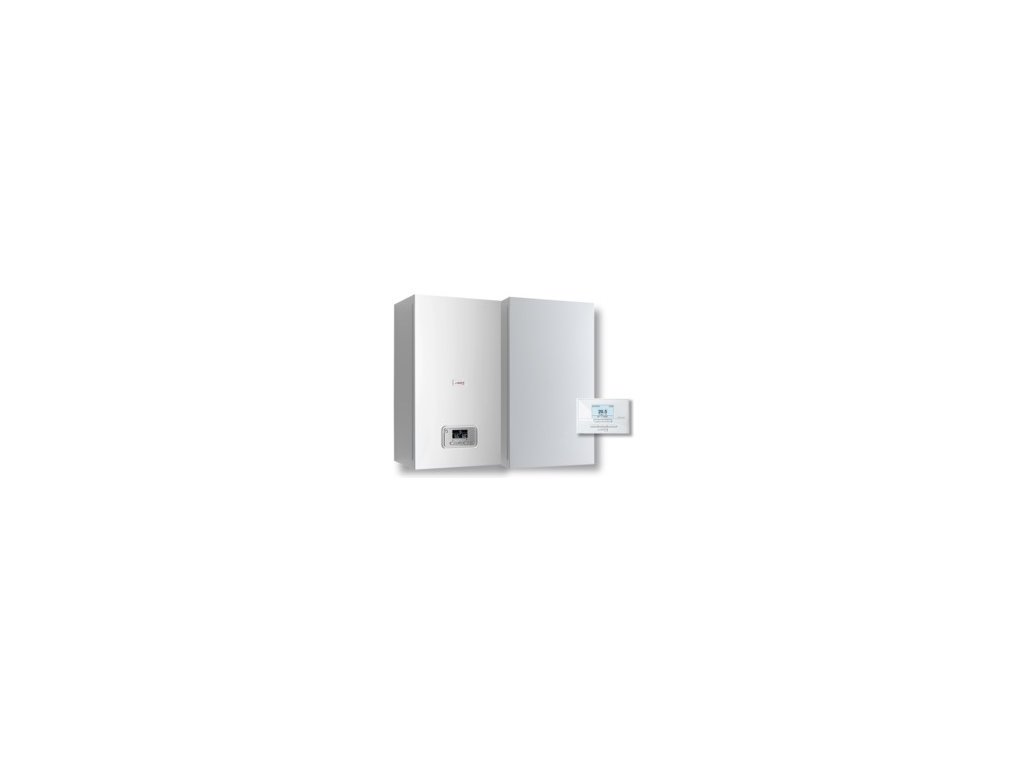

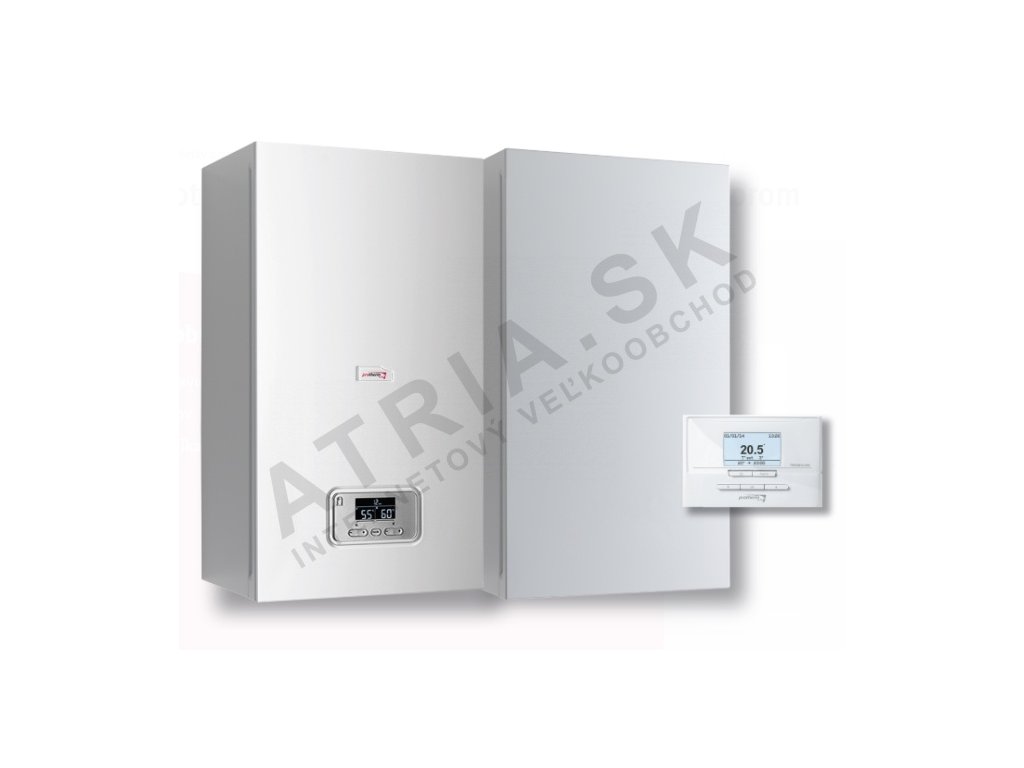

Protherm Ray 28KE + VEQ 75 + Thermolink P
Kód: 0010039202Související produkty
Detailní popis produktu

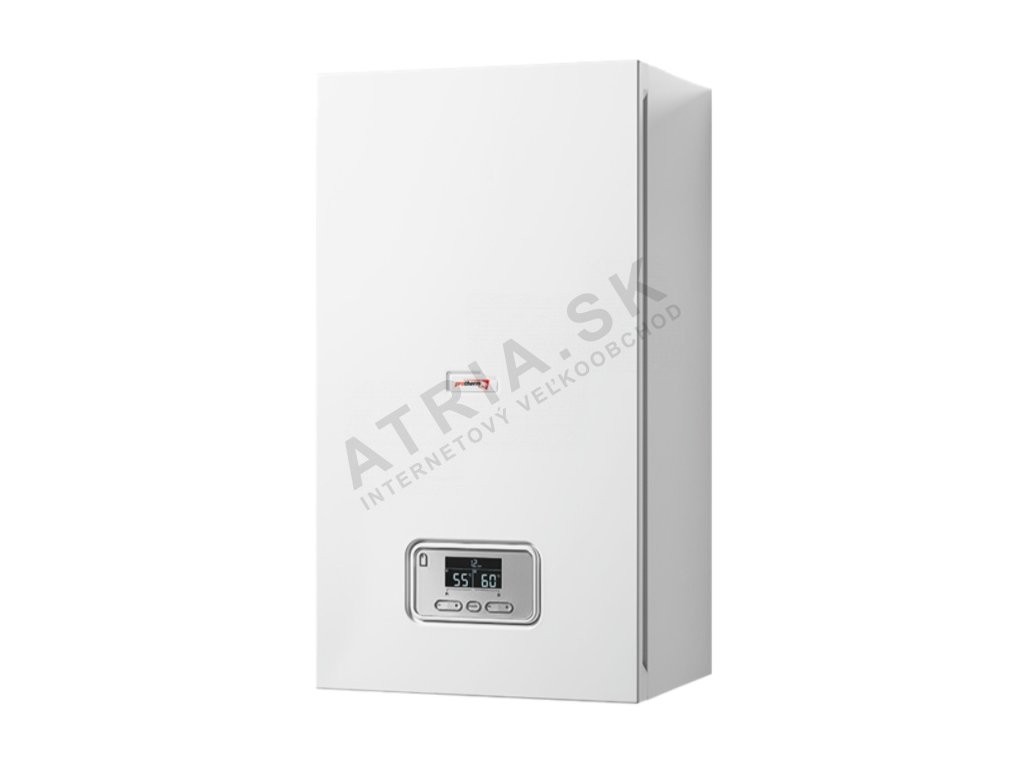

+ Protherm Ray 28KE - elektrický kotl s možností přípravy TUV v externím zásobníku
+ VEQ 75 B - stacionární / zavěšený zásobník TV, objem: 68 l

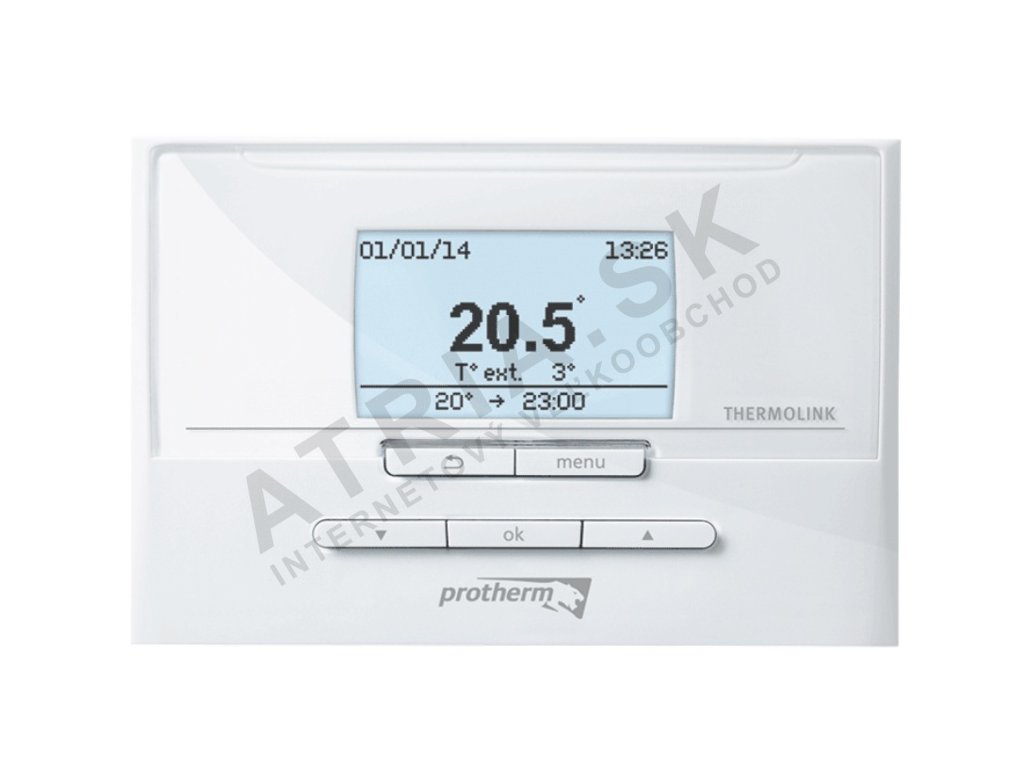

+ Thermolink P - místní komunikační regulátor
- zavěšený elektrický elektrokotl s vestavěnou sběrnicí eBUS na vytápění
- s možností přípravy TUV v externím zásobníku
- výkon: 2,3 - 28 kW
| Ray 28KE | |
| Výkon | 28 kW |
| Počet a výkon vykurovacích telies | 4 x 7 kW |
| Minimálny výkonový stupeň | 2,3 kW |
| Účinnosť | 99 % |
| Nastaviteľný rozsah teploty VV | 25 - 85 °C |
| Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
| Expanzná nádoba | 8 l |
| Min/max. prácovný tlak | 80 / 300 kPa |
| Trieda ErP | D |
| Elektrické parametre | |
| Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Možnosť zapojenia na 1 fázu | - |
| Elektrické krytie | IP40 |
| Menovitý prúd ističa | 50 A |
| Rozmery | |
| Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
| Hmotnosť bez vody | 27 kg |
- stacionární / zavěšený zásobník TV
- objem: 68 l
- Externí zásobník teplé vody s nepřímým ohřevem s objemem 68 litrů
- Určený k připojení do sestavy se zavěšeným nebo stacionárním kotlem Protherm
- Variabilita umístění – vlevo, vpravo nebo pod kotl jako stacionární zásobník
- Vnitřní nádoba zásobníku je ocelová, smaltovaná, s magnéziovou ochrannou anodou
- Maximální teplota vody v zásobníku 85 °C
- Díky vysoké výstupní teplotě a rychlé době ohřevu dokáže zajistit dostatek zmíšené teplé vody (40°C) i pro náročné spotřebitele
- Při ohřevu vody z 10°C na 60°C při využití zvýšeného výkonu kotla (30kW) je doba ohřevu jen 12 minut
- Třída energetické účinnosti ohřevu teplé vody (A+ - F) „B“
| VEQ 75 B | |
| Objem zásobníka | 68 l |
| Rozmery š/v/h | 440/740/440 mm |
| Hmotnosť (bez vody) | 52 kg |
| Hmotnosť (prevádzková) | 125 kg |
| Vnútorná nádoba | Oceľ, smaltovaná, s magnéziovou ochrannou anódou |
| Maximálna teplota TV | 85 °C |
| Maximálny tlak TV | 1 MPa (10 bar) |
| Pripojenie vykurovacej vody | R 3/4“ |
| Pripojenie teplej vody | R 3/4“ |
| Straty energie v pohotovostnom režime | 0,8 KWh/24hod |
| Výstupný výkon teplej vody (65 °C teplota zásobníka, 25 kW zdroj tepla) | 133 l/10 min |
| Doba ohrevu z 10 na 60 °C/max. 30 kW | 12 min. |
| Trieda energetickej účinnosti | B |
- Znižují náklady na vytápění
- Plynulá regulace kotle (eBus)
- Jednoduché ovládání regulátoru s textovým naváděním na podsvíceném displeji
- Možnost nastavení teploty TV s týdenním programem
- Možnost výběru automatické ekvitermické křivky
- Optimální start vytápění pro dosažení požadované teploty už na začátku časového intervalu
- Řízení recirkulačního čerpadla týdenním programem
- Protimrazová ochrana systému
- Zobrazení aktuálního času a dne v týdnu a aktuální teploty v místnosti (případně venkovní teploty)
Parametry
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týdenní |
| Počet teplotních změn za den | 7 |
| Rozsah nastavení teploty v místnosti | 5 - 30 °C |
| Regulační charakteristika | plynulá |
| Rozsah nastavení teploty TV | 38 - 65 °C |
| Nastavení ekvitermických křivek | ano |
| Automatická vytápěcí křivka | ano |
| Prázdninová provoz | ano |
| Protimrazová ochrana systému | ano |
| Zobrazení času | ano |
| Ovládání recirkulačního čerpadla | ano |
| Optimální start | ano |
| Optická indikace vybitých baterií | ne |
| Připojení k kotli | drátové |
Časté otázky
- Jak si vybrat správný výkon PROTHERM elektrokotla? Stejně jako u plynových kotlů vycházejte z vypočítané tepelné ztráty vytápěného objektu. U elektrokotlů je navíc klíčové ověřit, zda to dovoluje kapacita vašeho elektrického připojení k domu (bytu) - vyšší výkony (od cca 12 kW vyšší) si obvykle vyžadují třífázové připojení 400 V a odpovídající velikost hlavního jističe, kterou vám potvrdí revizní technik nebo přímo distributor elektřiny.
- Oplatí se elektrokotel oproti plynovému nebo kotlu na tuhé palivo? Elektrokotel má nejnižší nákupní cenu a nejjednodušší montáž (bez potřeby odvodu spalin, protože nic nespaluje), provozní náklady na elektřinu jsou však obvykle vyšší než u plynu nebo dřeva/uhlí při stejném množství dodaného tepla. Vhodný je zejména tam, kde není dostupný plyn, jako doplňkový/záložní zdroj, nebo u objektu s nízkou spotřebou (dobře izolované novostavby, chaty, byty).
- Jak elektrokotel reguluje výkon? Většina modelů postupně zapíná/vypíná jednotlivé výhřevné články (stupňovitě), některé modernější modely umožňují i plynutější modulaci výkonu - to ovlivňuje plynutost vytápění a částečně i životnost spínacích prvků.
- Můžu si tento elektrokotel namontovat sám? Připojení k elektrické síti, revize a uvedení do provozu musí provést osoba s elektrotechnickou kvalifikací v souladu s platnou normou STN 33 2000 a souvisejícími předpisy - samotné montáže není přípustná ani z hlediska záruky, ani z hlediska bezpečnosti.
- Dá se tímto elektrokotlem ohřívat i teplá voda? U mnoha modelů ano, obvykle v kombinaci s samostatným zásobníkem teplé vody a přepínacím (3-cestným) ventilem, který přepíná mezi vytápěcím okruhem a ohřevem zásobníku - přesnou možnost a potřebné příslušenství pro tento konkrétní model najdete v technických parametrech výše nebo se poraďte s naším zákaznickým servisem.
Doplňkové parametry
| Kategorie: | Protherm Raja/Ray s nádrží |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 53 kg |
| Maximální teplota vody v nádrži: | 85 °C |
| S ohrevem vody: | 10°C |
-
