Protherm Panther Condens 20/26 KKV + MiSet
Kód: 0010045052Související produkty
Detailní popis produktu

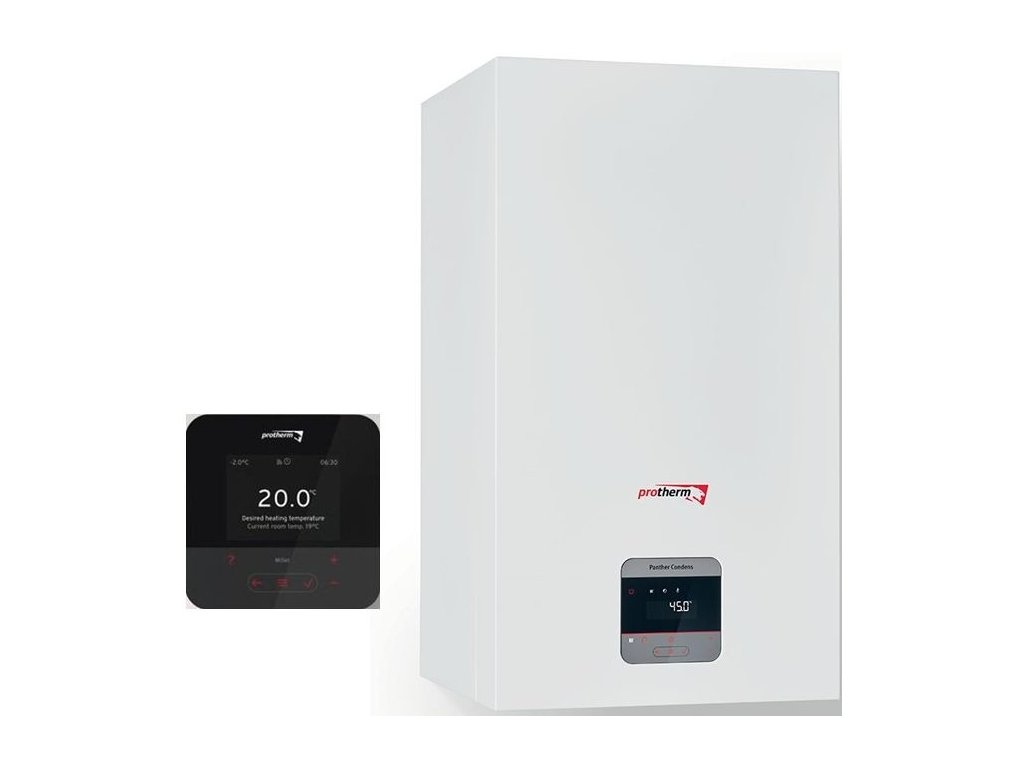

Protherm Panther Condens 20/26 KKV + místní regulátor Protherm MiSet
- zavěšený kondenzační kotel s přímým ohřevem TV
- výkon: 2,9 - 19,7 kW

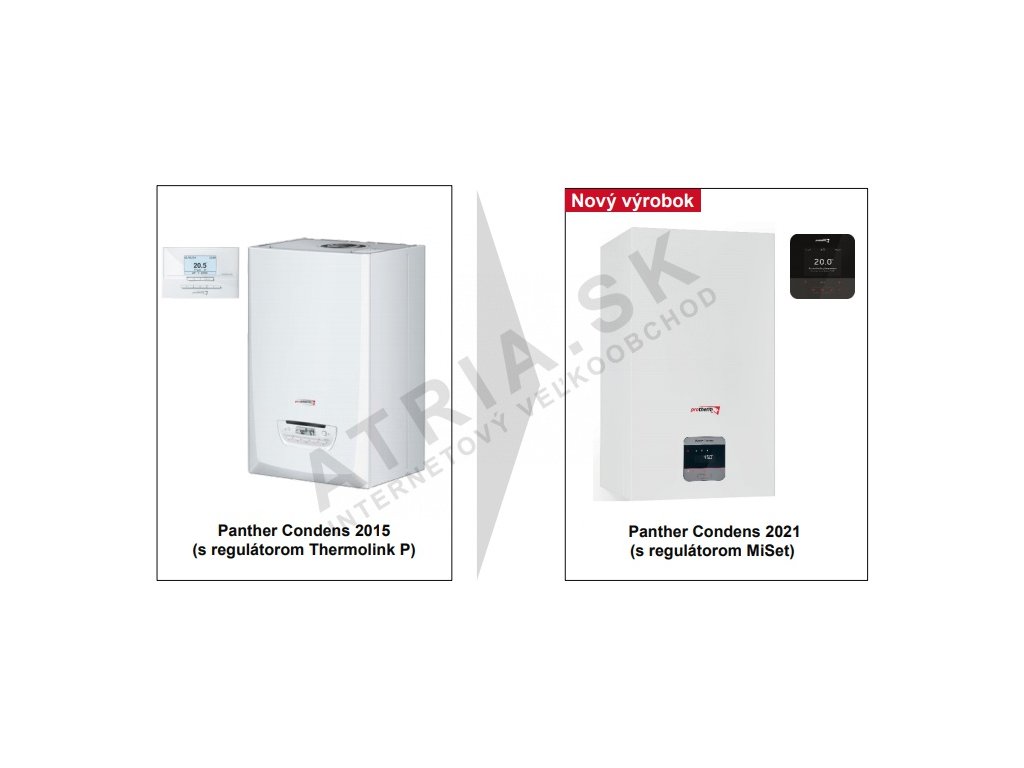

(verze do roku 2020 pod názvem Protherm Panther Condens 24/25 KKV + regulátor Protherm Thermolink P)
PROTHERM PANTHER CONDENS 20/26 KKV
S novým kondenzačním kotlem Panther Condens získáte systém vytápění, který vás nesklame. Objavte s námi výhody a výhody špičkové kondenzační technologie pro pohodlí při přípravě teplé vody a snížení nákladů na vytápění.
NOVÝ DESIGN KOTLŮ PANTHER CONDENS
NOVÉ VLASTNOSTI
| Panther Condens 20/26 KKV | |
| Vytápění | |
| Výkon při tepelném spádu 50/30°C [kW] | 3,3 - 21,7 |
| Výkon při tepelném spádu 80/60°C [kW] | 2,9 - 19,7 |
| Nastavitelný rozsah teploty VV [°C] | 15 - 80 |
| Max. provozní tlak, vytápění [MPa] | 0,3 MPa (3,0 bar) |
| Rozvaděčová nádoba [l] | 8 |
| Třída NOx | 6 |
| Energetická třída vytápění | A |
| Příprava teplé vody | |
| Maximální výkon při přípravě teplé vody [kW] | 25,7 |
| Nastavitelný rozsah teploty TV* [°C] | 35 - 65 |
| Povolený provozní tlak TV [MPa] | 0,03 - 1 MPa (0,30 - 10 bar) |
| Požadovaný připojovací tlak TV [MPa] | 0,2 MPa (2,0 bar) |
| Minimální průtok TV [l/min] | 1,5 |
| Specifický průtok D (ΔT = 30 K) [l/min] | 12,3 |
| Omezení průtoku TV [l/min] | 8 |
| Elektrické parametry | |
| Napětí/frekvence [V/Hz] | 230/50 |
| Maximální elektrický výkon [W] | 80 |
| Výkon v režimu čekání [W] | 2 |
| Elektrické krytí [IP] | IPX4D |
| Rozměry | |
| Plynová přípojka | G 1/2" |
| Přípojky vytápění | G 3/4" |
| Přípojky studené / teplé vody na straně kotle | G 3/4" |
| Přípojka pojistného ventilu [mm] | 15 |
| Hadice pro odvod kondenzátu [mm] | 21,5 |
| Rozměry VS (šířka/výška/hloubka) [mm] | 418/740/344 |
| Hmotnost bez vody [kg] | 30,2 |
*Pro systémové kotle s externím zásobníkem
VLASTNOSTI:
- Moderní lesklý černý design
- Ovládání pomocí dotykových tlačítek
- Možnost nastavit až 12 časových intervalů s různou teplotou za den
- Regulátor MiSet je vhodný k kotlům Protherm s eBUS sběrnicí od roku 2003
- Jednoduchá navigace a přehledná struktura menu
- Regulátor umožňuje nastavit speciální funkce jako režim nepřítomnosti, nárazové větrání, teplá voda rychle, sušení betonu a pod.
- Popis ovládacích prvků, představení menu a textová nápověda k ovládacím prvkům menu
- eBus komunikační rozhraní
| MiSet | |
| Typ | elektronický |
| Regulace | modulace výkonu kotle + ekvitermická |
| Napájení | ze sběrnice eBus kotle |
| Nastavení teploty | 5 – 30 °C |
| Nastavení teploty TV | 5 – 70 °C |
| Stupeň krytí | IP 20 |
| Rozměry v × š × h | 122 × 122 × 26 mm |
| Počet programovatelných teplot | 12 |
| Počet teplotních pásem dne | 12 |
| Počet a druh programů | 1 denní nebo 1 týdenní |
| Zobrazení teploty | ano |
| Zobrazení času | ano |
| Zobrazení venkovní teploty | ano |
Nejčastější dotazy
- Jak přesně zvolit výkon kondenzačního kotlového tělesa PROTHERM? Základem je vypočítaná tepelná ztráta vyhřívaného objektu (nejspolehlivější z projektové dokumentace nebo energetického certifikátu). Pokud projekt nemáte, lze orientačně počítat s cca 60–100 W na m² podlahové plochy u běžně izolovaného domu postaveného po roce 2000, resp. 100–150 W/m² u staršího, neizolovaného domu – přesné číslo se však liší podle počtu podlaží, výšky místností, počtu a kvality oken a orientace budovy. Předimenzovaný kotlový výkon častěji zapíná a vypíná (tzv. cykluje), což zkracuje jeho životnost a snižuje účinnost; podimenzovaný kotlový výkon naopak v mrazivých dnech nestíhá dom dostatečně vyhřát.
- Proč je kondenzační kotlový výkon úspornější než klasický? Kondenzační kotlový výkon navíc využívá i teplo skryté ve vodní páře vznikající při spalování plynu – ta v klasickém kotlovém výkonu odchází nevyužitá komínem, v kondenzačním se ochladí pod tzv. rosný bod, pára se skondenzuje a uvolněné teplo se předá zpět do vytápěcího okruhu. Díky tomu dosahují kondenzační kotlové výkony účinnost přibližně 105–110 % vzhledem k výhřevnosti plynu, oproti běžným 85–92 % u klasických kotlů.
- Jaký typ odvodu spalin vyžaduje tento kotlový výkon? Většina moderních kondenzačních kotlových výkonů je tzv. turbo (s uzavřenou spalovací komorou) a vyžaduje souosý (koncentrický) nebo oddělený odvod spalin a přívod spalovacího vzduchu vedený přes obvodovou stěnu nebo střechu – nepotřebuje tedy funkční komín. Přesný typ a maximální délku odvodu (podle průměru 60/100 nebo 80/125 mm) najdete v technické dokumentaci ke konkrétnímu modelu, případně se poraďte s naším zákaznickým servisem.
- Co znamená energetická třída ErP uvedená u kotlového výkonu? Jedná se o povinné označení účinnosti vytápěcích zařízení podle směrnice EU ErP (Ecodesign), podobné energetickým štítkům u chladniček. Kondenzační kotlové výkony běžně dosahují třídu A, případně vyšší v kombinaci s místní regulací (např. A+ při použití ekvitermické regulace a místního termostatu).
- Mohu si tento kotlový výkon sám nainstalovat a připojit? Ne. Připojení k plynové síti, elektrické síti a odvod spalin patří zákony výhradně do rukou osoby s příslušným oprávněním (nejčastěji autorizovaný servisní technik dané značky nebo revizní technik plynových zařízení). Po instalaci musí být kotlový výkon uveden do provozu autorizovaným servisem výrobce, což je běžně i podmínkou platnosti záruky.
- Jak to je se servisem a zárukou? Většina výrobců vyžaduje pravidelnou roční servisní prohlídku autorizovaným servisem, aby zůstala zachována záruka i po jej standardním uplynutí (prodloužená záruka při pravidelném servisu je běžná hlavně u značek Vaillant, Protherm, Viessmann). Přesné podmínky záruky najdete v záručním listu dodávaném s kotlovým výkonem.
- Co je součástí dodávky tohoto konkrétního produktu? Přesný obsah balení (samotný kotlový výkon, případně zásobník teplé vody, místní regulace a další příslušenství v případě sestavy) je uveden v názvu produktu a v jeho technických parametrech výše na této stránce.
Doplňkové parametry
| Kategorie: | Protherm |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 31 kg |
| EAN: | 4024074904251 |
| Bezpečnostní termostat: | áno |
| Dodávané příslušenství: | elektrický kabel, sifon, návod, záruční list |
| Elektrická ochrana: | IPX4D, IP X4D |
| Elektronické zapalování: | áno |
| Elektronika: | eBus 2.0 (od verzie 2014) |
| ? Expanzní nádrž: | 8 l |
| Hmotnost prázdného kotla: | 30,2 kg |
| Výkon kotle výstupní: | 19,7 kW |
| Země původu: | EU |
| Maximálny pracovný tlak: | 0,3 MPa (3,0 bar) |
| Možnost připojení bezdrátového termostatu: | áno |
| Možnost připojení zásobníku: | áno |
| Možnost prodloužení záruky: | áno |
| Napětí/četnost: | 230 V / 50 Hz |
| Nastavitelný rozsah teploty TV: | 35 - 65 °C |
| Nastavitelný rozsah teploty VV: | 15 - 80°C |
| Normovaný stupeň využití při 40/30 °C: | max. 108,4 % |
| Palivo: | zemní plyn / propan |
| Kominování: | TURBO |
| Průběh změny výkonu: | modulovaný |
| Príkon: | 80 W |
| Připojení el. napětí: | 230V/50Hz |
| TUV přípojka: | 1/2" |
| Vodovodní přípojka: | 3/4" |
| Rozmery: | 418/740/344 mm |
| Spodní výkon kotla: | 2,9 kW |
| Zapnutí kotle: | servisní techniky Protherm |
| Specifický průtok TV: | 12,3 l/min |
| Třída emisí NOx: | 6 |
| Určenie kotla: | s průtokovým ohřevem vody |
| Věčný plamen: | nie |
| Pro podlahové topení vhodný: | áno |
| Výkon při ohřevu TV: | 25,7 kW |
| Výkon při teplotním spádu 50/30 °C: | 3,3 - 21,7 kW |
| Výkon při tepelném spádu 80/60 °C: | 2,9 - 19,7 kW |
| Výkon kotle na vytápění: | vysoký výkon nad 16 kW |
| Výrobce: | Protherm |
-
