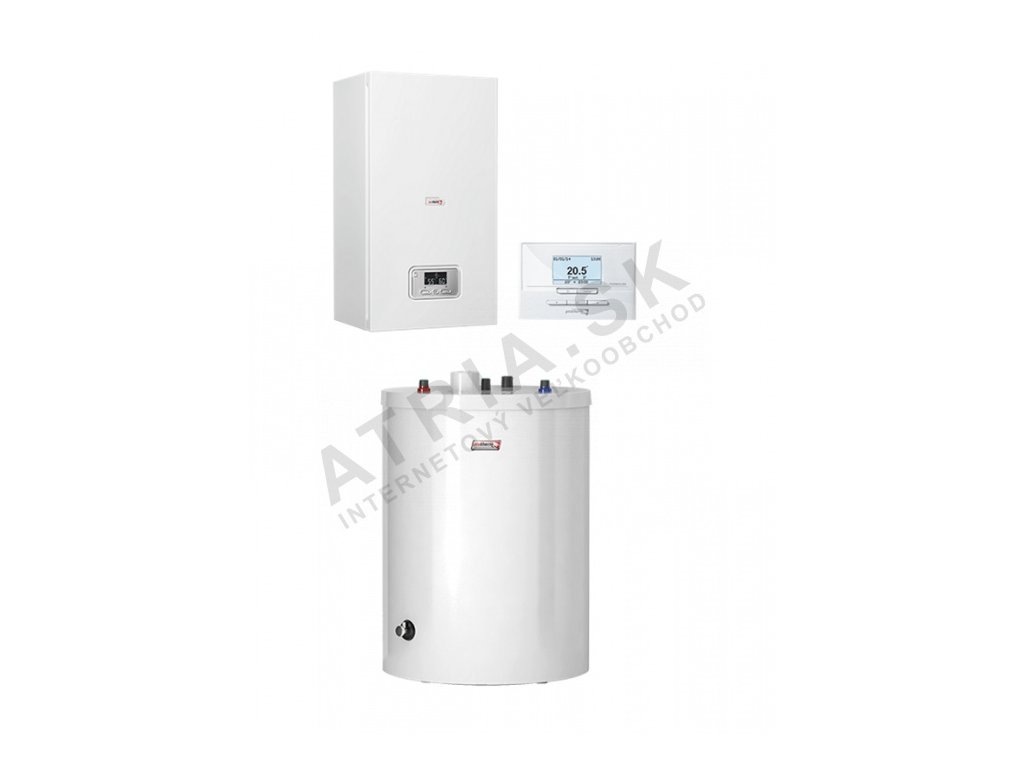

Protherm Ray 9K + FE 120 BM + Thermolink P
Kód: 0010019906Související produkty
Detailní popis produktu

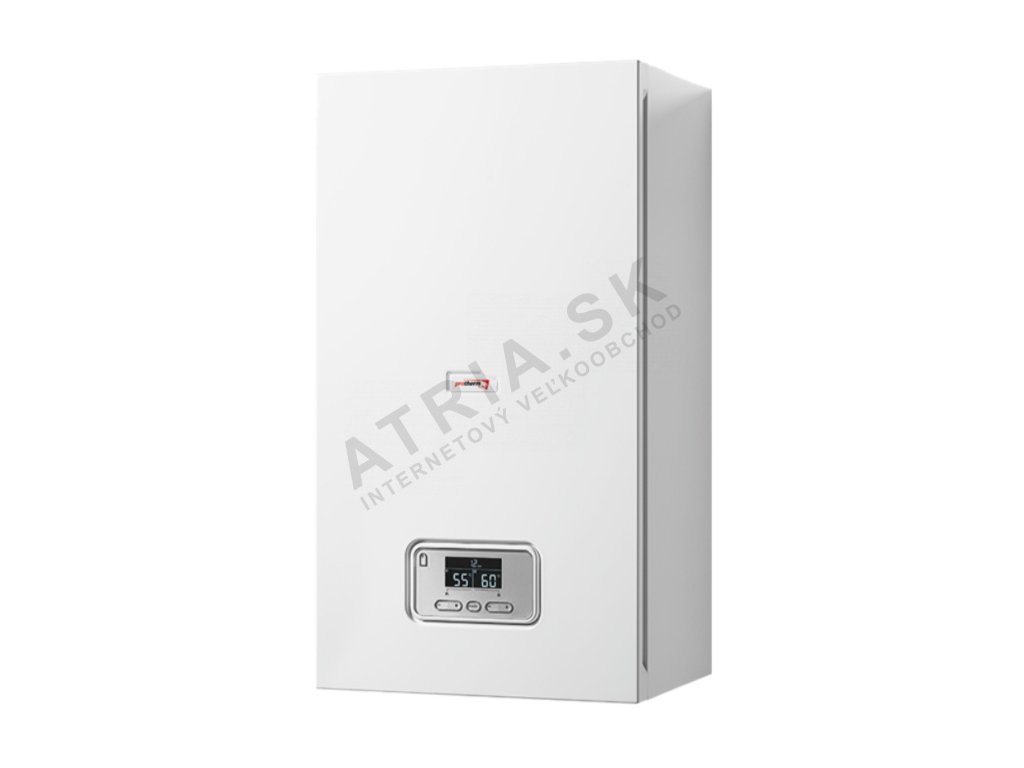

+ Protherm Ray 9KE - elektrický kotl s možností přípravy TUV ve větrném zásobníku

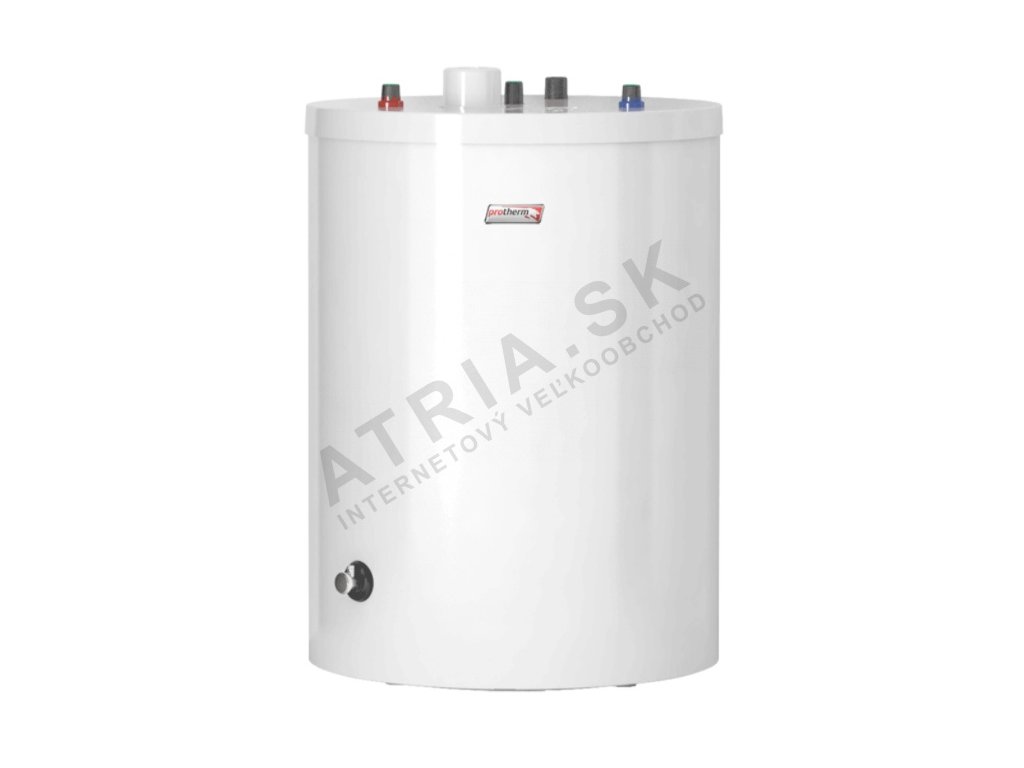

+ FE 120 BM - stacionární zásobník TV, objem: 120 l

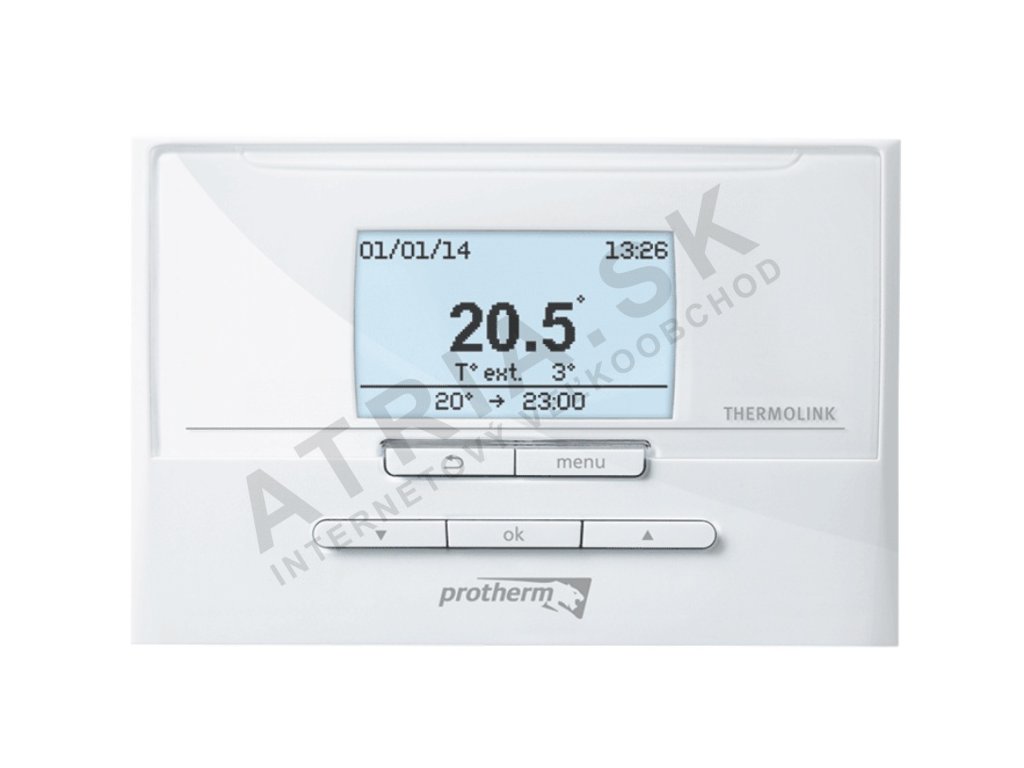

+ Thermolink P - místní komunikační regulátor
- zavěšený elektrický elektrokotl se zabudovanou sběrnicí eBUS na vytápění
- s možností přípravy TUV ve větrném zásobníku
- výkon: 1,0 - 9 kW
| Ray 9KE | |
| Výkon | 9 kW |
| Počet a výkon vykurovacích telies | 3 + 6 kW |
| Minimálny výkonový stupeň | 1 kW |
| Účinnosť | 99 % |
| Nastaviteľný rozsah teploty VV | 25 - 85 °C |
| Nastaviteľný rozsah teploty TV | 35 - 70 °C * |
| Expanzná nádoba | 8 l |
| Min/max. prácovný tlak | 80 / 300 kPa |
| Trieda ErP | D |
| Elektrické parametre | |
| Napätie/frekvencia | 3 x 230 V/400 V, 50 Hz |
| Možnosť zapojenia na 1 fázu | - |
| Elektrické krytie | IP40 |
| Menovitý prúd ističa | 16 A |
| Rozmery | |
| Rozmery (šírka/výška/hĺbka) | 410/740/310 mm |
| Hmotnosť bez vody | 24 kg |
- objem: 120 l
| FE 120 BM | |
| Energetická třída pro přípravu teplé vody | B |
| Objem úžitkové vody | 117 l |
| Max. provozní tlak | 10 bar |
| Max. teplota vody | 85 °C |
| Max. teplota vstupu vykurovací vody | 110 °C |
| Připojení VV | R 1" |
| Připojení úžitkové vody | R 3/4" |
| Připojení recirkulace | R 3/4" |
| Vypouštěcí ventil a zátka | G 1" |
| Tepelný výkon | 21,4 kW |
| Hodinový průtok | 527 |
| Množství za 10 min. | 163 l |
| Ztráty energie v pohotovostním režimu | 1 kWh/d |
| Výhřevná plocha výměníku tepla | 0,7 m2 |
| Obsah vykurovací vody ve výměníku | 4,8 l |
| Ztráty tlaku ve výměníku při max. spotřebě vykurovací vody | 17 mbar |
| Průtok teplonosné vody | 1 400 l/h |
| Trvalý výkon teplé vody při teplotě vykurovací vody 85/65°C | 21,4 kW |
| Trvalý výkon teplé vody při teplotě vykurovací vody 85/65°C | 527 l/h |
| Charakteristika výkonu | 1,4 N |
| Rozměry | |
| Výška / Průměr | 822 / 590 mm |
| Hmotnost s provozní náplní | 185 kg |
| Hmotnost bez vody | 68 kg |
- Zníží náklady na vytápění
- Plynulá regulace kotla (eBus)
- Jednoduché ovládání regulátoru s textovým naváděním na podsvíceném displeji
- Možnost nastavení teploty TV s týdenním programem
- Možnost navolení automatické ekvitermické křivky
- Optimální start vytápění pro dosažení požadované teploty už na začátku časového intervalu
- Riadenie recirkulačného čerpadla týždenným programom
- Protimrazová ochrana systému
- Zobrazení aktuálního času a dne v týdnu a aktuální teploty v místnosti (případně venkovní teploty)
Parametry
| THERMOLINK P | |
| Typ | e-BUS |
| Druh programu (TV a VV) | týdenný |
| Počet teplotních změn za den | 7 |
| Rozsah nastavení teploty v místnosti | 5 - 30 °C |
| Regulační charakteristika | plynulá |
| Rozsah nastavení teploty TV | 38 - 65 °C |
| Nastavení ekvitermických křivek | ano |
| Automatická vytápěcí křivka | ano |
| Prázdninová provoz | ano |
| Protimrazová ochrana systému | ano |
| Zobrazení času | ano |
| Ovládání recirkulačního čerpadla | ano |
| Optimální start | ano |
| Optická indikace vybitých baterií | ne |
| Připojení ke kotlu | drátové |
-
Prospekt Ray
-
Projekční podklady Ray
-
Připojovací rozměry Ray
-
Návod k obsluze Ray
-
Certifikát (958 kB)
-
Prospekt (990.5 kB)
-
Návod k obsluze (662.5 kB)
-
Připojovací rozměry kotla (480.6 kB)
-
Prospekt (308.1 kB)
-
Stručný návod (314.5 kB)
