Avansa 700 W

Detailní popis produktu

Rezervační zdroj pro otopná čerpadla Avansa 700 W

Technické údaje

• Maximální kapacita: 1000 VA
• Maximální jmenovitý výkon: 700W
• Hlavní napájecí napětí: 150 – 270 VAC
• Vstupní frekvence: 45 – 65 Hz
• Výstupní výkon: 207 – 241 VAC
• Vstupní frekvence: 50 – 60 Hz
• Přepínací čas: <4ms
• Potřebné napětí připojené baterie: 12V DC  (baterie není součástí rezervačního zdroje)
• Maximální kapacita připojené baterie: 150 Ah (baterie není součástí rezervačního zdroje)
• Ochrana proti přetížení:110%  130% (30 sekund)
• Spotřeba v klidovém režimu: 22W
• Rozměry (V/Š/H): 18,5x14,5x34 cm
• Rezervační zdroj je vhodný pro spotřebiče s cca maximálním výkonem 350 W v součtu

Rezervační zdroj neobsahuje baterii ! https://www.atria.sk/vykurovacia-technika/zalozne-zdroje-kotle-cerpadla/baterie/

Tento výrobek patří do skupiny profesionálních automatických rezervačních zdrojů (UPS) speciálně navržených a vyrobených pro nepřetržité napájení kotlů na tuhé palivo v případě výpadku hlavního napájení. V případě výpadku napájení rezervační zdroj (UPS) poskytne okamžitou energii z baterie, takže otopná čerpadla bude udržovat v chodu a kotel bezpečně ochladí.

Tento rezervační zdroj může být použit k zajištění provozu dalších elektrických spotřebičů, které vyžadují stabilitu a stabilní parametry elektrické energie.  Tento produkt by neměl být používán jako převodník .

Hlavním rysem tohoto zařízení je vstupní výkon křivky při provozu na baterii. Křivka je čistá sinusoida, totožná s hlavním zdrojem elektrické sítě z vašeho domu. Když je hlavní energie z vašeho domu zapnutá, tak rezervační zdroj bude nabíjet baterii a zajistí dlouhodobou životnost baterie. Rezervační zdroj (UPS) pracuje pouze s externí baterií 12V (pro model 1050 W s baterií 24V). Měl by být použit pouze olověný typ baterie, protože rezervační zdroj je určen pro nabíjení tohoto typu baterie. Použití gelových baterií se nedoporučuje.

POZOR! Buďte opatrní při manipulaci s baterií. Při připojování rezervačního zdroje si sundejte kovové předměty (např. náramky, řetězky, hodinky, prsteny... atd.). Z důvodu, že může dojít ke zkratu elektrického proudu a k následnému rozžhavení kovových materiálů na těle spotřebitele. Při připojení baterie zachovejte polarizaci: červená (+kladné) kabel bude připojen k svorce + a černá (-záporné) bude drát připojen k svorce -.  Pro připojení kabelu k pólům akumulátoru slouží kovové konektory. Před připojením se doporučuje čistit kontakty baterie hadříkem. Konektor utažte pomocí klíče, aby byl zajištěn pevný kontakt.

Instalujte rezervační zdroj (UPS) na suchém místě, bez vlhkosti, mimo dosah vody nebo sněhu. Místo instalace rezervačního zdroje (UPS) musí být dostatečně velké, aby nebránilo chlazení systému rezervačního zdroje. Dále by mělo být toto místo zbaveno prachu nebo uhlíkového prachu, který by mohl blokovat ventilátor rezervačního zdroje. Na místě instalace by mělo být dobře větráno, aby se zabránilo přehřátí systému. Aby nedošlo k úrazu elektrickým proudem, zkontrolujte, že všechny kabely jsou v dobrém stavu a bez částí bez izolace. Provoz rezervačního zdroje (UPS) může způsobit iskření. Rezervační zdroj by neměl být instalován v hořlavých prostředích.

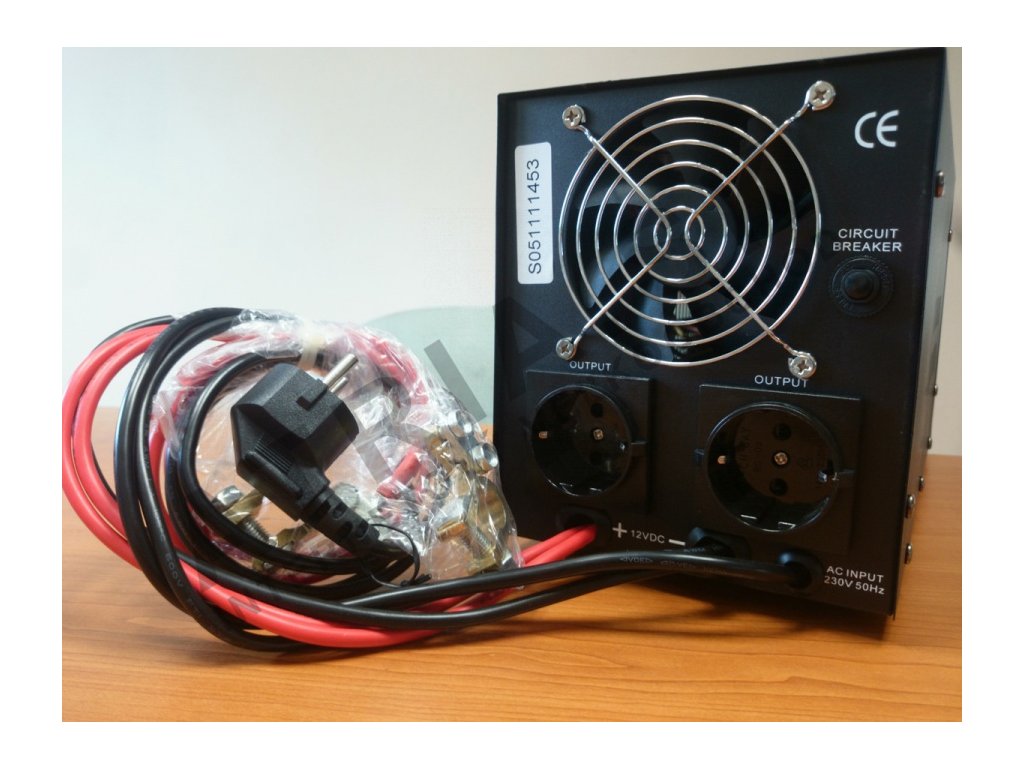

POZOR! Rezervační zdroj (UPS) funguje pouze tehdy, je-li připojen k externí baterii. Neměl by být používán bez připojení baterie. Po připojení akumulátoru, připojte hlavní napájecí kabel do zásuvky (230V, 50 Hz) se zemnícím vodičem do sítě. Na zadní straně zdroje připojíte zařízení, které chcete, aby fungovalo při výpadku napájení. Postupujte podle následujícího pořadí: připojte baterii, připojte hlavní napájení a potom připojte spotřebič (zařízení) k rezervačnímu zdroji (UPS). Pokud chcete zdroj zapnout, tak stiskněte a podržte tlačítko napájení (ON/OFF) po dobu 4 sekund.

Provoz systému začíná automatickou detekcí stavu baterie sítě. V případě, že napětí baterie klesne pod 10,8V, je možné, že baterie je poškozená a nelze ji spustit.

V případě výpadku elektrické energie nebo pokud nejsou její parametry v normálním rozmezí, tak se rezervační zdroj (UPS) automaticky přepne na baterii. Přepnutí rezervačního zdroje na baterii se zobrazí na displeji rezervačního zdroje (UPS). Zariadenie (UPS) oznamuje přepnutí rezervačního zdroje (UPS) na baterii i zvukovými signály.

Když napětí baterie klesne pod minimální hodnotu (baterie je vybitá), tak rezervační zdroj (UPS) zvýší frekvenci varovného zvuku a odpojí napájení.

V případě, že zařízení, které je připojené k rezervačnímu zdroji (UPS), překročí maximální výkon o 110 %, tak rezervační zdroj (UPS) začne vydávat přerušovaný akustický signál a automaticky se vypne. Při induktivních zařízeních (např. vodní čerpadla a elektromotory) se doporučuje použít zařízení až do 50% maximálního výkonu z rezervačního zdroje (UPS), protože induktivní zařízení mohou potřebovat dvojnásobnou hodnotu výkonu při spuštění.

POZOR! Nebezpečí! Během provozu se nesmíte dotýkat svorek akumulátoru.

Pokud chcete zastavit rezervační zdroj (UPS), podržte tlačítko ON/OFF po dobu 4 sekund. Následně rezervační zdroj vydá zvukový signál a zastaví se.

POZOR! Jedná se pouze o bezpečnostní zařízení, které se používá pouze při výpadku proudu. Při používání tohoto přístroje ho prosím nenechávejte v blízkosti paliva.

Hlavní funkce:

• Rezervační zdroj (UPS) se zastaví v případě vybité baterie. Pokud je baterie vybitá na hodnotu 10,8V, tak rezervační zdroj odpojí napájení, aby se zabránilo poškození baterie. Rychlý zvukový alarm signalizuje: - Ochrana proti přetížení: V případě, že zátěž rezervačního zdroje (UPS) překročí 110% jmenovitého výkonu, tak se rezervační zdroj (UPS) zastaví, aby se zabránilo poškození.
• Ochrana proti zkratu: Rezervační zdroj (UPS) se zastaví v případě zkratu. – Regulátor napětí (AVR) zajišťuje konstantní napětí pro zařízení v daném intervalu. Zapnutí baterie: systém přepne na baterii a poskytuje nepřetržité napájení pro zařízení. –Funkce Bypass:
• Automatizace: pokud je v síti neštandardní napájení, tak rezervační zdroj se automaticky přepne na baterii. – Konverze pro spuštění úlohy: v některých případech je potřebný vyšší startovací výkon než jmenovitý výkon rezervačního zdroje (UPS). V tomto případě rezervační zdroj (UPS) vyřeší tento problém tím, že dodá 110% své kapacity. Po dodání kapacity se vypne.
• Vysoký nabíjecí proud: počáteční nabíjecí proud je asi 10A. Nabije baterii za kratší čas než běžné nabíječky.
• Zachování baterie v režimu pohotovosti: po úplném nabití baterie rezervační zdroj (UPS) udrží baterii nabitou. Pro dosažení optimálních výsledků musí mít akumulátor kapacitu v rozmezí hodnot: 40 Ah -190 Ah. Nepoužívejte baterii s kapacitou menší než 40Ah, protože počáteční nabíjecí proud rezervačního zdroje (UPS) (až 10A) může snížit životnost

Pro spotřebu 100W:

• rezervační zdroj (UPS) s baterií 65 Ah bude pracovat 3,5 hodiny.
• rezervační zdroj (UPS) s baterií 120 Ah bude pracovat 6,5 hodiny.
• rezervační zdroj (UPS) s baterií 150 Ah bude pracovat 8 hodin.

Pro výkon 200W:

• záložní zdroj (UPS) s baterií 65 Ah bude pracovat 2 hodiny.
• záložní zdroj (UPS) s baterií 120 Ah bude pracovat 3 hodiny.
• záložní zdroj (UPS) s baterií 150 Ah bude pracovat 4 hodiny.

Pro výkon 300W:

• záložní zdroj (UPS) s baterií 65 Ah bude pracovat 1,5 hodiny.
• záložní zdroj (UPS) s baterií 120 Ah bude pracovat 2,5 hodiny.
• záložní zdroj (UPS) s baterií 150 Ah bude pracovat 3 hodiny.
