ATMOS DC 70 S

Kód: DC 70 S
161 670 Kč / ks
4 až 7 dní

Detailní informace

Detailní popis produktu

ATMOS DC 70 S
- ekologický zplyňovací kotel na dřevo - DREVOPLYN
- s tlačeným ventilátorem a chladicí smyčkou
- výkon: 70 kW
- objem zásobníku: 180 l
- délka kmene: 3730 mm
- třída spalování: 4
Ekologický zplyňovací kotel na kusové dřevo určený ke spalování dřeva na principu generátorového zplyňování s použitím odtahového ventilátoru (S), který odvádí spaliny z kotle, nebo s použitím tlakového ventilátoru, který vhání spalovací vzduch do kotle.
Těleso kotle je vyrobeno jako svařenec z vysoce kvalitních ocelových plechů o tloušťce 3 až 8 mm. Skládají se z násypky na palivo (6 mm), která je ve spodní části opatřena zplyňovací tryskou s podélným otvorem pro průchod spalin a plynů. Spodní spalovací komora je vybavena keramickými tvarovkami pro ideální spalování všech hořlavých látek s vysokou účinností a ekologickým spalováním. V zadní části kotlového tělesa se nachází svislý odvod spalin, který je v horní části opatřen klapkou. Horní část spalinového kanálu je vybavena odtokovým hrdlem pro napojení na komín.
Výhody:
  • možnost spalovat velké kusy dřeva (kusové dřevo)
  • velká palivová nádrž - dlouhá doba hoření
  • vysoká účinnost 85-90 % v závislosti na typu - primární a sekundární vzduch je předehřátý na vysokou teplotu
  • ekologické spalování - kotel podle ČSN EN 303-5 třídy 4 a 5, EKODESIGN 2015/1189
  • .
  • odtahový ventilátor - bezprašné odstraňování popela, kotelna bez kouře
  • chladicí smyčka proti přehřátí - nehrozí poškození kotle
  • automatické vypnutí kotle po vyhoření paliva - termostat spalin
  • pohodlné vynášení popela - velký keramický spalovací prostor pro popel (pro dřevo vynášet jednou týdně)
  • kotel bez trubky - snadnější čištění
  • malé rozměry a nízká hmotnost
  • vysoká kvalita

Instalace:

Kotle ATMOS na zplyňování dřeva musí být připojeny s LADDOMATOM 22 nebotermostatickým regulačním ventilem (trojcestným ventilem ovládaným servopohonem, pokud se používá elektronická regulace ACD 01/03/04), aby bylo dosaženo minimální teploty vratné vody do kotle 65 °C. Výstupní teplota kotle musí být trvale udržována v rozmezí 80-90 °C.

Všechny kotle jsou dodávány v základním provedení s chladicí spirálou, která zabraňuje přehřátí. Pro snížení spotřeby paliva a zvýšení komfortu vytápění doporučujeme instalovat kotle se zásobníky.

Poznámka: Laddomat 22 a termoregulační ventil nejsou součástí kotle, je nutné je objednat.

Regulace:

Elektromechanická - regulace výkonu se provádí pomocí regulační vzduchové klapky ovládané regulátorem tahu, typ FR 124, který automaticky otevírá nebo zavírá vzduchovou klapku podle nastavené teploty výstupní vody (80 - 90 °C). Nastavení regulátoru výkonu je třeba věnovat zvýšenou pozornost, protože kromě regulace výkonu plní regulátor i další důležitou funkci, a to zabezpečení kotle proti přehřátí. Kotel je dále vybaven regulačním termostatem umístěným na panelu kotle, který řídí spalinový ventilátor podle nastavené výstupní teploty (80 - 85 °C). Regulační termostat by měl být nastaven o 5 °C níže než regulátor tahu FR 124.

Kotle jsou navíc vybaveny spalovacím termostatem, který slouží k vypnutí odtahového ventilátoru po dohoření paliva.
.
Kotle pracují se sníženým výkonem až na 70 % jmenovitého výkonu i bez ventilátoru (nedoporučujeme trvalý provoz s vypnutým odtahovým ventilátorem).
Ovládací panel kotle se standardním ovládáním
Složení panelu:Hlavní vypínač, bezpečnostní termostat, teploměr, regulační termostat a termostat spalin
Elektromechanická regulace je optimálním řešením pro jednoduché řízení provozu kotle (ventilátoru). Panelové provedení se standardním ovládáním je základním provedením všech vyráběných kotlů.
Ovládací panel kotle s ekvitermní regulací ATMOS ACD 01
Složení panelu: hlavní vypínač, bezpečnostní termostat, pojistka 6,3A a elektronické ovládání ACD 01
Equitermní regulace je vybavena funkcemi pro řízení provozu kotle (ventilátoru), čerpadla v kotlovém okruhu, dvou topných okruhů, ohřevu TUV a řízení solárního ohřevu.
Varianta panelu s vestavěnou elektronickou regulací ACD 01 se vyrábí jako varianta pro kotle DC 25 S, DC 32 S, DC 25 GS.
Poznámka:
Řízení ATMOS ACD 01 není součástí kotle, je nutné jej objednat - https://www.atria.sk/ekvitermicka-regulacia-acd-01/
.

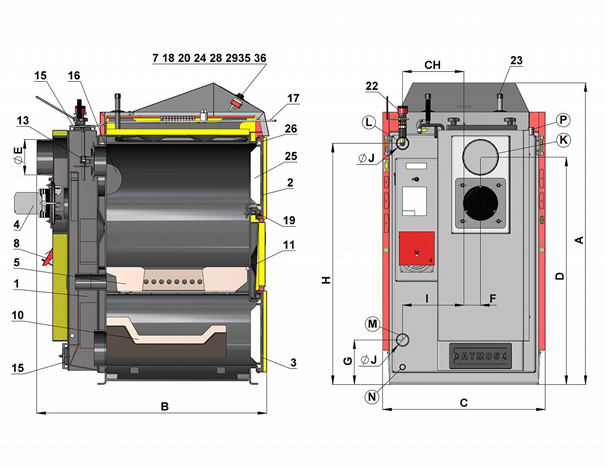

Rozměry a popis:
*šířka kotle po odstranění bočních krytů je 555 mm
NázevOznačeníPočet kusůRozsah měřeníDélka kabelu
.
Rozměry
A 1 399 mm
B 1 160 mm
C 678 mm
D 1 047 mm
E 180 mm
F 90 mm
G 325 mm
H -
CH 0 mm
I 240 mm
J 2"

Popis
1. Těleso kotle 14. Žáruvzdorná tvarovka - pro typ GS - zadní strana koulí. oddělení
2. Plnicí dveře 15. Úklid dveří
3. Dvířka popelníku 16. Klonování
4. Odsávací ventilátor (S) 17. Výsuvná záložka
5. Žáruvzdorná armatura - tryska 18. Teploměr
6. Ovládací panel 19.Firewall
7. Bezpečnostní termostat 20.Přepínač
8. Regulační klapka 22. Regulátor tahu - Honeywell FR 124
9. Žáruvzdorná tvarovka - pro typ GS - strana topeniště 23. Chladicí smyčka
10. Žáruvzdorná tvarovka - pro typ GS - L+P kulový prostor 24.Termostat ventilátoru
11. Těsnění - trysky 25.Výplň dveří - Sibral
12. Žáruvzdorné kování - půlměsíc 26.Těsnění dveří - šňůra 18x18
13.Odpojovací klapka 27. Krbový termostat
DC 70 S.

Doplňkové parametry

Technické údaje
Výkon kotle (kW) 70
Předepsaný tah komína (Pa) 30
Hmotnost kotle (kg) 515
Objem vody (l) 93
Kapacita tunelu (dm3 (l)) 180
Max. délka dřeva (mm) 730
Předepsané palivo (preferované) Suché dřevo o výhřevnosti 15 - 18 MJ/kg, průměru 80 - 150 mm a vlhkosti 12 - 20 %
Minimální teplota vratné vody (°C) 65
Efektivita (%) 86,3
Třída kotle podle EN 303-5 4
Třída energetické účinnosti A+
Kategorie: kotle na dřevo
Záruka: 2 roky
Hmotnost: 150 kg
