vytápěcí okruh
Vytápěcí okruh je součástí systému vytápění, který slouží na cirkulaci tepelně přenášející kapaliny (často se používá voda) mezi vytápěcím zařízením (například kotlem) a vytápěcími tělesy (radiátory, podlahové vytápění, konvektory atd.) ve stavbě.
Hlavním účelem vytápěcího okruhu je přenést teplé kapaliny z vytápěcího zařízení do jednotlivých vytápěcích těles, čímž se zajišťuje vytápění a udržování příjemné teploty v interiéru. Tepelně přenášející kapalina je čerpána z vytápěcího zařízení a pomocí potrubí se distribuuje do vytápěcích těles, kde se teplo předává do okolí.
Vytápěcí okruh může být složen z různých komponentů, jako jsou čerpadla na cirkulaci kapaliny, termostatické ventily, expanzní nádoby, potrubí a vytápěcí tělesa. Řízení a regulace teploty v jednotlivých místnostech se zpravidla zajišťuje pomocí termostatů, které upravují průtok tepelně přenášející kapaliny do vytápěcích těles.
Vytápěcí okruhy mohou mít různé konfigurace a topologické uspořádání v závislosti na typu budovy, velikosti a požadavcích na vytápění. Jejich správné dimenzování a nastavení jsou klíčová pro zajištění efektivního a spolehlivého vytápění ve stavbě.

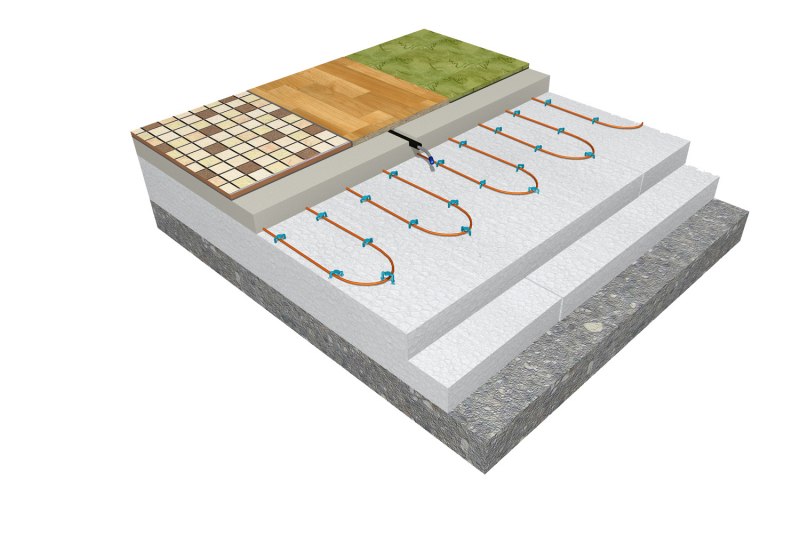

Elektrický vytápěcí okruh je vodič, který je vyrobený v určité délce a není možné ho zkracovat . Instalační firma musí nainstalovat celou délku vytápěcího vodiče. Každý vodič je ukončen přívodním vodičem, tzv. studeným koncem, jehož délku je možné upravit podle potřeby.
Výhodou elektrického vytápěcího okruhu je vyšší flexibilita při montáži , hlavně v členitých a nepravidelných místnostech, při vyhýbání se nábytku a pod. Taktéž je výhodou variabilita plošného příkonu a nižší zřizovací cena.
Nevýhodou je podstatně náročnější montáž , kde je potřeba vytvářet smyčky vytápěcího kabelu a fixovat kabel k podkladu.
Elektrické vytápěcí okruhy se vyrábějí pouze z odporových vodičů , které jsou nejrozšířenějším typem vytápěcích vodičů. Jádro těchto vodičů je z tzv. rezistence (odporový materiál), která se při průchodu elektrického proudu zahřívá. Elektrické napětí je standardizováno, ale rezistence se vyrábějí s různými hodnotami odporu. Výpočtem je potom možné určit, jaké dlouhé musí být vodiče, aby při daném napětí měly požadovaný příkon – tedy aby vytápěly, ale zároveň se nepřehřívaly. Proto není možné odporové vodiče prodávat na metry, ale prodávají se pouze v konkrétních délkách, i s připojovacími vodiči – tzv. vytápěcí okruhy.
