mosaz

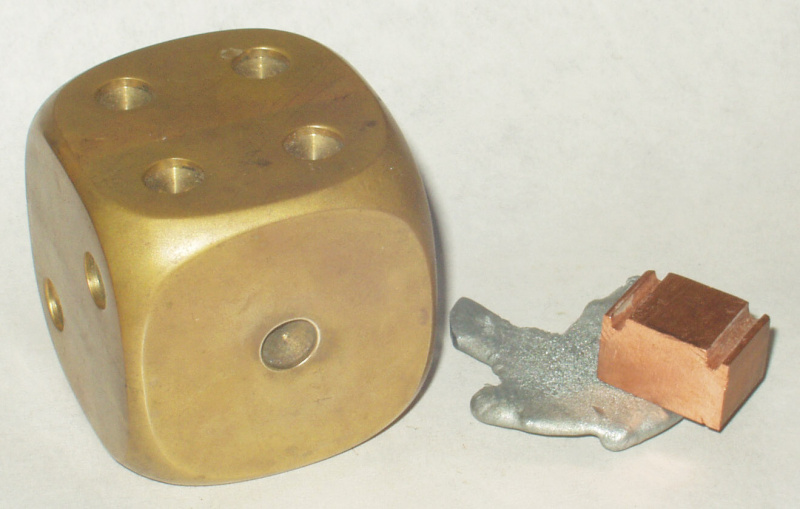

Mosaz je zliatina mědi so zinkem a prípadne ďalšími prvkami s menším podielom.

Rozdělení mosazí

Mosazy se podle účelu rozdělují na tvářené a odlévací.

Podle počtu složek se mosazy dělí na dvě skupiny:

1. dvojsložkové mosazy:
   1. tombak
   2. hlubokotěžná mosaz (30 % zinku)
   3. automatická mosaz (s přísadou olova; určená na obrábění)
2. vícesložkové mosazy:
   1. hliníkové
   2. křemíkové
   3. cínové
   4. manganové
   5. niklové
   6. mosazné svárky

Dvojsložkové mosazy

Najvyšší využívaný podíl zinku v mosazích na tváření je 42 %, protože při jeho větším podílu krystalizují v soustavě Cu-Zn křehké fáze. Pokud je obsah zinku do 39 %, krystalizuje jen jedna fáze (α), při obsahu 39 až 46 % krystalizují dvě fáze (α + β). Maximum pevnosti mosazy je při 46 % zinku, maximum těžnosti při 30 % zinku.

Vícesložkové mosazy

Přísadou dalších prvků se zlepšují mechanické a technologické vlastnosti, nebo odolnost proti korozi.

Přísady hliníku, křemíku a cínu zvyšují pevnostní vlastnosti (legování a zjemnění zrna) a odolnost proti korozi (ochranná vrstva oxidů). Pokud jsou mosazy určené na tváření, mají podíl složek omezený maximálně na 3 % Al, 3 % Si a 1 % Sn.

Přísady manganu a niklu oslabují mosaz a zvyšují odolnost proti korozi. Mangan bývá zastoupen maximálně do 3 %, protože zhoršuje tvárnost, naopak nikl až do 20 %, protože tvárnost zlepšuje. Niklové mosazy se dají leštit a jsou vhodné na pokovování, proto se používaly na výrobu příborů a ozdobných předmětů.

Mosazné svárky patří mezi tvrdé svárky, jsou určené pro mechanicky namáhané spoje. Vhodné jsou pro sváření kovů s teplotou tavení nad 1000 °C. Hustota mosazy 8 700 kg/m3.

Výrobky z mosazí

V následující tabulce jsou uvedeny příklady výrobků z mosazí. V prvním sloupci je označení mosazy: číslo za značkou Ms znamená podíl mědi, ostatní čísla a značky podíl příslušného chemického prvku.
